搖擺篩的兩種形式

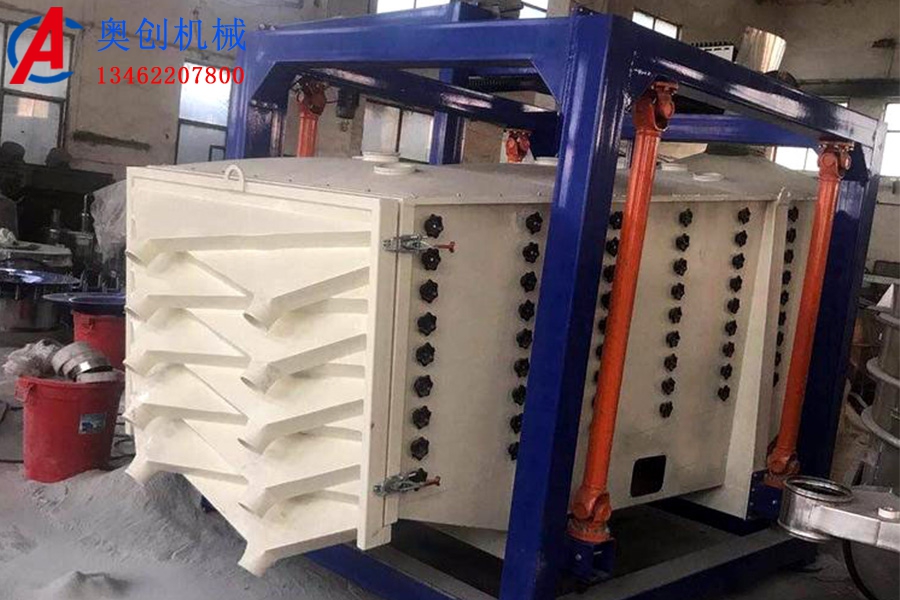

方形搖擺篩的結構原理：
方形搖擺篩又稱往復篩，具有高精度大產量的高效篩分設備；傳動方式為仿人工式，運動軌跡為向前向左右畫橢圓形軌跡，使物料貼近網面，在篩網上面采用橢圓曲線運動，驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。使物料在篩面上停留時間長久，從而達到有效篩分。篩機起動后，篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。
方形搖擺篩的特點：
方形搖擺篩全封閉的結構，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低。符合環境環保要求。
方形搖擺篩組合圓周、橢圓、直線三種運動方式，篩分效果好。適合多種物料篩分。
方形搖擺篩配備自動張緊和自動清潔的篩網安裝系統，使篩網利用率高、壽命長，換網結構簡便快捷。
方形搖擺篩加強型機座，保證設備運轉更平衡，亦可根據實際場地情況采用吊掛式結構滿足客戶改造需要。
方形搖擺篩改進鋼絲繩吊掛結構，避免鋼絲磨損。
方形搖擺篩兩層篩框設計；也有多層篩框的機型供客戶選擇。
方形搖擺篩用于粉狀或顆粒飼料的篩選和分級，也可用于飼料廠原料的初清，以及大、中型飼料廠二次粉碎后中間產品的分級。

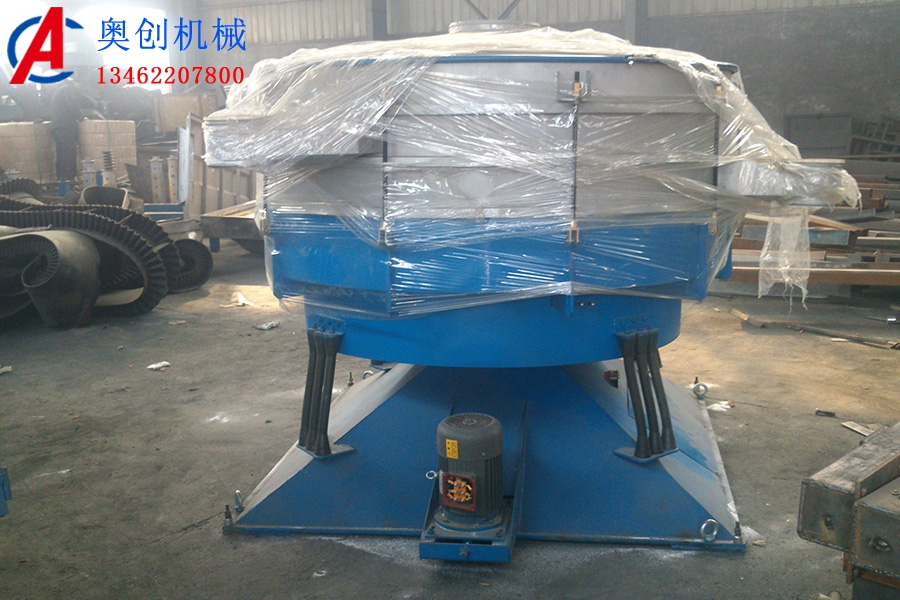

圓形搖擺篩的結構原理：
圓形搖擺篩是一種直接模仿人工篩分的低頻率旋振篩，它的運動軌跡為瞬時運動的徑向位移和以此位移為軸的圓周運動的結合。可以通過調整激振器的偏心距來產生非線性的三維運動，物料在篩面上的運動方式就類似于手動篩分，從而達到篩分物料的效果，篩體上配備有獨特的清網裝置，以此達到更高的篩分效果，尤其適合圓柱狀、片狀等其他不規則形狀物料的精密篩分。
圓形搖擺篩的特點：
1.可實現單層或多層的高產率篩分可篩分可達6個粒度。篩體直徑從600mm（24英寸）-2600mm(104英寸)；小型搖篩可配備4層篩面，大型的則可達到5層，同時提供5至6組的分級。對于單一分級的產品，我們的技術可以幫助你在同一臺篩上得到雙倍甚至更高的產能。
2.篩分效率高。搖擺篩的原理實際上是機械的模擬人類的手篩。平緩的加速配合低速運轉以確保物料始終滾動在篩網的表面。尤其對于干燥的，低密度的顆粒；還能有效減少高研磨性的產品對篩子本身（尤其是篩網）的磨損。
3.每層篩網實現精確的粗細顆粒分級物料從幾乎水平的篩體中心進料，沿螺曲線向外圍發散。與此同時，隨著垂直加速度的增大迫使細顆粒的產品有效透過篩網表面。
4.對易碎物料的破損有效減少手篩能夠給予物料溫和的處理。搖篩完美的再現了同樣的運動，應用于各種禁止顆粒破損的場合，例如：顆粒噴霧干燥的咖啡，生物制藥的粉狀產品，以及奶粉和金屬粉末。
5.有效減少維護時間快至15分鐘簡單快捷的拆分和安裝。只需對軸承定時潤滑，保證設備滿負荷的連續運行。
6.更少的維護費用主要的易損件包括：篩網，密封圈，橡膠球或是毛刷。
